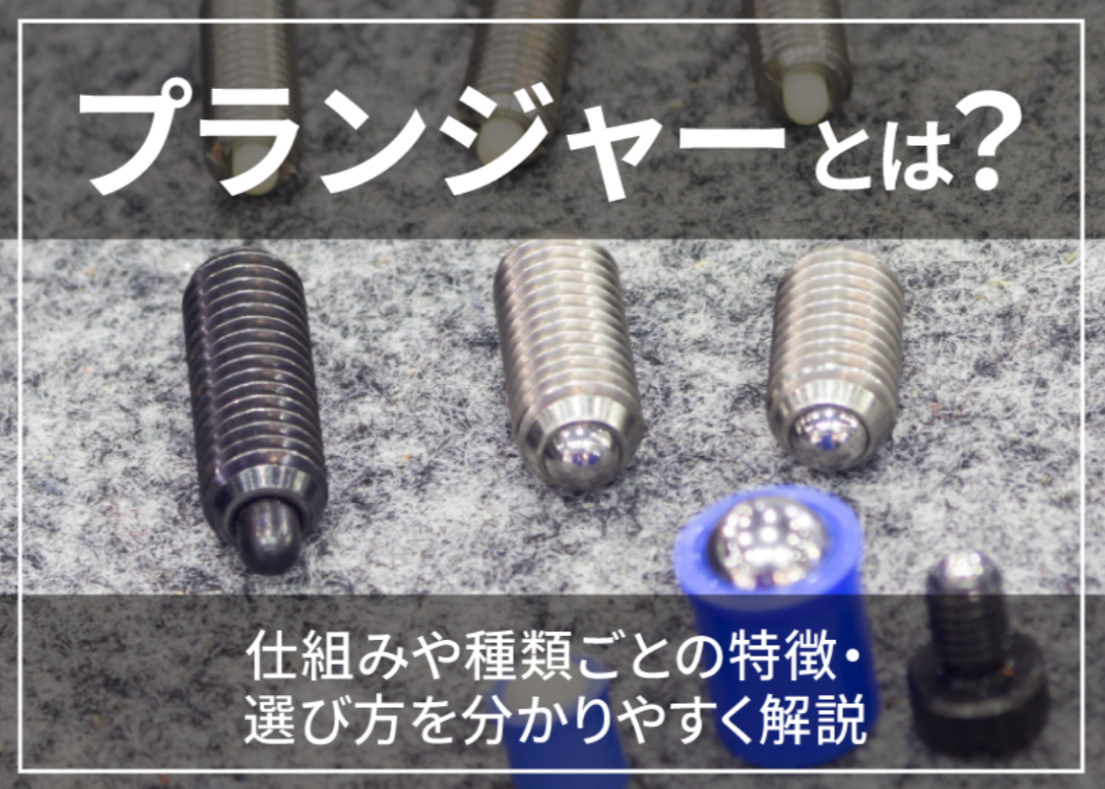

プランジャーとは？
はじめに
プランジャーは、機械部品やワークの位置決め・固定を行うための機構部品です。内部にばねを内蔵し、先端のボールやピンが荷重に応じて出入りする構造を持つため、繰り返し動作でも安定した精度を維持できます。
食品・包装・印刷・半導体装置など、幅広い産業分野で採用され、装置の効率化と精密化に貢献しています。当記事では、プランジャーの構造・種類・選び方などを解説するので、プランジャーについてより知識を深めたい方はぜひご覧ください。
1.プランジャーとは
プランジャーとは、ワーク（加工物）の位置決めや固定を行うための部品です。構造がシンプルで装置への組み込みを簡単に行える上、繰り返し動作でも安定した位置決めが可能な点が特徴です。
食品機械、包装機械、印刷機械、半導体製造装置など幅広い分野で使用され、作業効率や精度の向上に貢献しています。ここでは、プランジャーの仕組みや使用するメリットを詳しく解説します。
1-1.プランジャーの構造と仕組み
プランジャーは、本体内部にばね（スプリング）を内蔵し、先端のボールまたはピンが荷重によって押し込まれる構造になっています。荷重を取り除くと、ばねの反発力によって先端が元の位置へ戻るため、ワークや部品を正確な位置で固定・保持することが可能です。
この仕組みを利用して、スライド部や回転部の停止位置を一定にしたり、プレス装置で部品を押し出したりする用途に使われます。プランジャーの圧力はニュートン（N）で表され、最小圧力はボールやピンが沈み始める力、最大圧力は沈みきったときの力を意味します。用途に応じて最適な圧力範囲を選定することが、安定した位置決めと装置の長寿命化につながります。
1-2.プランジャーのメリット
プランジャーを使用する最大のメリットは、 スプリング機構を一体化して装置に組み込める点です。従来のようにピンやスプリング、スプリング押さえなどを個別に設計・組み立てる必要がなく、取り付け作業の工数とコストを大幅に削減できます。
また、プランジャーは構造がコンパクトでありながら、繰り返しの動作でも安定した荷重を維持できるため、位置決め精度や信頼性が高いのが特徴です。設計変更やメンテナンス時も交換が簡単に行え、装置全体の稼働率向上に貢献します。プランジャーは、効率性・精度・耐久性を兼ね備えた実用性の高い部品です。
2.プランジャーの主な種類
プランジャーには、構造や用途に応じてさまざまなタイプがあります。装置の取り付け方法や位置決めの精度、操作性の要件に合わせて最適な種類を選びましょう。
ここでは、それぞれの特徴と主な用途を詳しく解説します。
2-1.圧入タイプ
圧入タイプのプランジャーは、取り付けや取り外しが容易で、設置時間を大幅に短縮できる点が特徴です。ネジ止めを必要とせず、ハウジングの穴に圧入するだけで固定できるため、工具を使わずスピーディに作業できます。構造がシンプルで軽量なので、スペースの限られた装置や頻繁にメンテナンスを行う現場に適しています。
また、振動に強く、安定した位置決めが可能なため、産業機械や治具、検査装置など多様な分野で採用されています。コストパフォーマンスに優れた汎用性の高いタイプです。
2-2.スプリングプランジャー
スプリングプランジャーは、内部にばねを内蔵し、先端のピンが荷重に応じて出入りする構造を持つタイプです。スプリングの反発力によって常に一定の押圧を維持できるため、位置決めや押し出しが安定して行えます。特に、繰り返し動作の多い機械や治具での使用に向いています。
取り付けやメンテナンスも容易で、耐久性・汎用性・安定性を兼ね備えた標準的なプランジャーとして多くの業界で使用されています。材質や荷重特性のラインアップも豊富で、設計自由度の高い部品です。
2-3.ボールプランジャー
ボールプランジャーは、先端にボールを備えており、高精度な点が特徴です。ボール形状により摺動性（しゅうどうせい）が高く、滑らかな動作でスライド部やレバーの位置決めに適しています。上下だけでなく横方向からの荷重にも対応できるため、回転やスライドを伴う機構で安定した動作を実現します。
金型や組立治具などの精密作業でよく用いられ、摩耗しにくい構造も特徴です。装置の信頼性を高めつつ、メンテナンス性にも優れたプランジャーです。
2-4.インデックスプランジャー
インデックスプランジャーは、ノブやレバーの操作によってピンを出し入れし、位置決めを手動で行うタイプです。位置決めを一時的に解除し、別の位置で再固定する動作を簡単に行えるため、頻繁にセッティングを変える作業環境に最適です。
角度割り出しやスライド機構などの調整作業にも対応でき、製造現場や組立ラインで重宝されています。工具を使わずに固定・解除ができるため、作業時間を短縮し、現場の操作性と柔軟性を大幅に向上させます。
3.プランジャーを選ぶポイント
プランジャーは一見シンプルな部品ですが、選定条件を誤ると位置決め精度や耐久性に影響が出てしまいます。用途や環境、メンテナンス性を踏まえて選ぶことが、装置全体の性能維持につながります。
ここでは、最適なプランジャーを選定するために押さえておくべき基本ポイントを紹介します。
3-1.取り付け方法を検討する
プランジャーの取り付け方法には、ねじ込みタイプと圧入タイプがあります。
ねじ込みタイプは取り外しや再利用が簡単に行え、頻繁に交換が必要な場所やメンテナンス性を重視する用途に適しています。一方、圧入タイプはしっかりと固定できるため、振動や衝撃の多い環境で高い安定性を発揮します。
設置スペースや使用条件を考慮し、取り付け強度・作業性・保守性のバランスを見て最適な方式を選びましょう。
3-2.材質やサイズを選定する
プランジャーの材質とサイズは、使用環境と要求精度を左右する要素です。高温下では耐熱性素材、湿気や薬品を扱う現場では耐腐食性に優れたステンレスや樹脂タイプが適しています。そのため、どのような場で使用するのかを設定してからプランジャーを選びましょう。
また、プランジャーのサイズが大きすぎると摩耗や変形の原因になり、小さすぎると荷重に耐えられない場合があるので、サイズにも注意が必要です。
3-3.荷重とストローク範囲を確認する
プランジャーを選ぶ際は、最小荷重・最大荷重・ストローク範囲を必ず確認しましょう。
最小荷重はボールやピンが沈み始める力、最大荷重は沈みきったときの力を示します。荷重が不足すると固定が甘くなり、過大だと部品を損傷するおそれがあります。ストロークも動作範囲に合わせて選定することで、スムーズな動作と安定した押圧を確保できます。
3-4.ゆるみ止めやアクセサリの有無
長期間使用する装置では、ゆるみ止め機構や補助アクセサリの有無が信頼性を左右します。ナイロンロックやマイクロカプセルコーティングなどのゆるみ止め機能があると、振動環境下でも安定した締結を維持できます。
また、カバーキャップや専用スリーブなどのアクセサリを組み合わせることで、取り付け精度や耐久性をさらに向上できます。これらの 付加機能を確認し、保守性と安定性を両立できる構成を選ぶことが大切です。
まとめ
プランジャーは、機械の安定稼働と高精度な位置決めを支えるために不可欠な要素です。圧入タイプやスプリングプランジャー、ボールプランジャー、インデックスプランジャーなど、さまざまなタイプが存在するので、それぞれの特性を理解して用途に合わせて選定することが重要です。
特に、取り付け方法、材質、荷重・ストローク範囲、ゆるみ止め機構の有無は性能を左右します。適切なプランジャー選定は、作業効率の向上と装置寿命の延長につながるため、使用環境や目的を明確にした上で検討しましょう。
三ツ矢は、難素材へのめっきや高精度めっきを強みとし、プランジャーを含む精密部品の品質改善や耐久性向上をサポートしています。プランジャーの性能をさらに高めたい場合は、以下のページから詳細をご確認ください。
